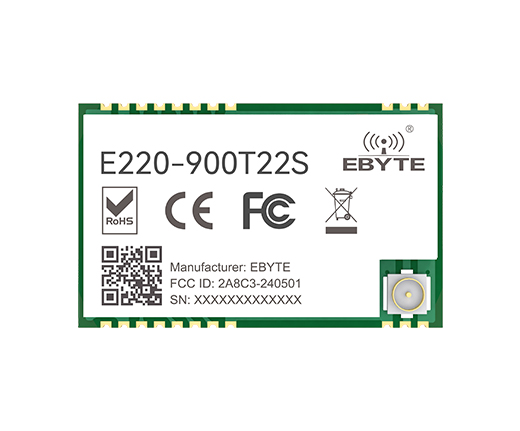

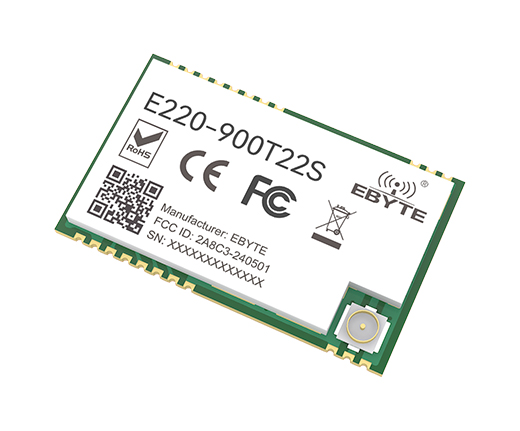

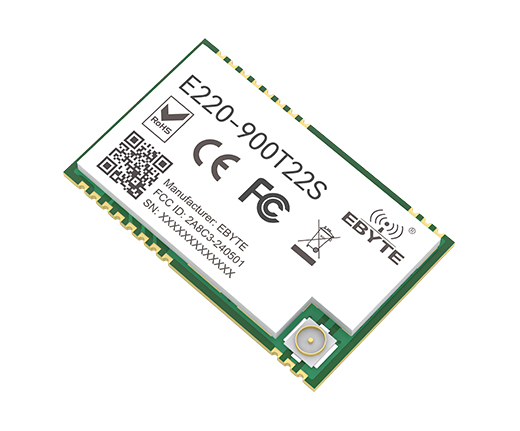

E220-900T22S LLCC68 Беспроводной радиочастотный модуль LoRa 22 дБм ISM диапазон 850,125 ~ 930,125 МГц LoRa Расширенный спектр SMD Антенна IPEX Защита от помех

[Вес продукта]： 2.2g±0.1g
[IC]： LLCC68
[Частота]： 850,125~930,125 МГц
[Сила]： 22 дБм
[Расстояние]： 5км

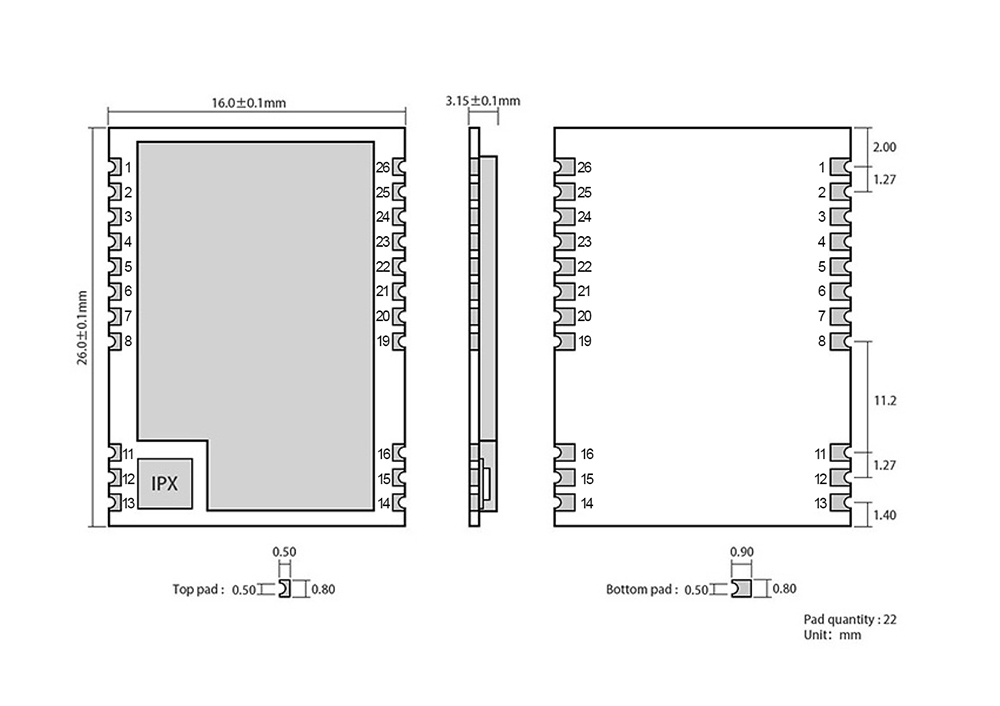

[размер]： 16*26 мм

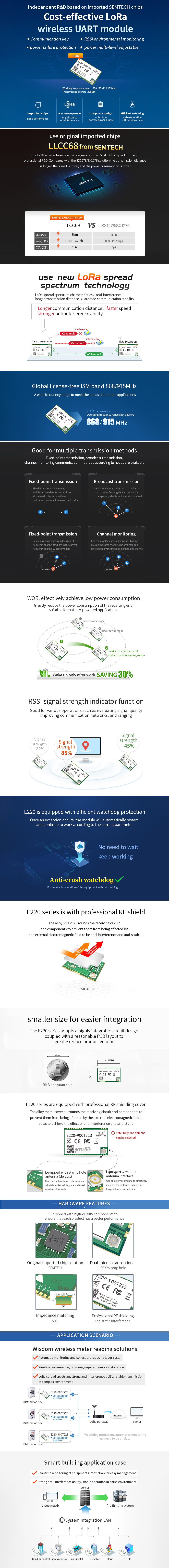

[Введение]： E220-900T22S — это модуль беспроводного последовательного порта (UART) LoRa нового поколения, основанный на оригинальной конструкции микросхемы LLCC68 от Semtech. Он имеет различные методы передачи, работает в диапазоне частот (850,125～930,125 МГц) (по умолчанию 873,125 МГц), технологию расширенного спектра LoRa, выход уровня TTL, совместим с напряжением порта ввода-вывода 3,3 В и 5 В.

图片关键词

Main parameter	Performance	Remark
Operating frequency	850.125~930.125MHz	Support ISM band
Tx power	22 dBm	-
Receiving sensitivity	-129dbm	-
Air data rate	2.4k~62.5kbps	Controlled via user’s programming
Distance for reference	5km	Test condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate: 2.4kbps

图片关键词

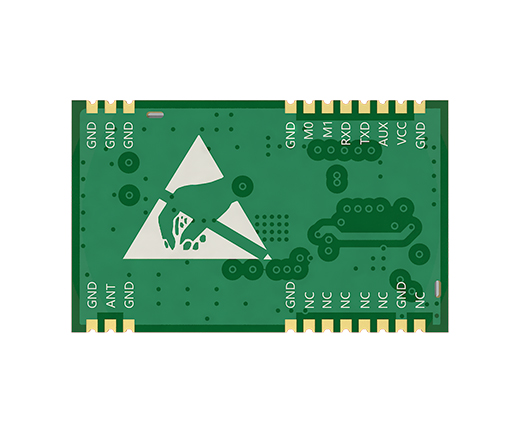

No.	Name	Direction	Features
1	NC	-	Empty feet
2	GND	-	Module ground wire
3	NC	-	Empty feet
4	NC	-	Empty feet
5	NC	-	Empty feet
6	NC	-	Empty feet
7	NC	-	Empty feet
8	GND	-	Module ground wire
11	GND	-	Module ground wire
12	ANT	-	antenna
13	GND	-	Module ground wire
14	GND	-	Module ground wire
15	GND	-	Module ground wire
16	GND	-	Module ground wire
19	GND	-	Module ground wire
20	M0	Input (very weak pull-up)	Cooperate with M1 to determine the 4 working modes of the module (cannot be left floating, can be grounded if not used)
21	M1	Input (very weak pull-up)	Cooperate with M0 to determine the 4 working modes of the module (cannot be left floating, can be grounded if not used)
22	RXD	Input	TTL serial port input, connected to the external TXD output pin;
23	TXD	output	TTL serial port output, connected to the external RXD input pin;
24	AUX	output	Used to indicate the working status of the module;

			The user wakes up the external MCU and outputs low level during power-on self-test initialization; (can be left floating)
25	VCC	-	Module power supply positive reference, voltage range: 2.3~5.5V DC
26	GND	-	Module ground wire
